这一段时间一直在做 SNN GPU Framework 的工作，计划是通过 SNN 的特殊性质实现在 GPU 上的加速，不过到最后也没做成。把之前试过的看过的方法都做个总结。

0. Intro & Preliminary

0.1. Quantization

现在各种做推理/训练加速的工作，最关注的内容基本可以归结到量化和稀疏两个话题上。考虑一个神经网络的推理，可以概括成：

O_{\text{FP32}}=f(A_\text{FP32};W_\text{FP32})

量化就是将网络中的 $W, A$ 替换成更低精度（如， $\text{FP16}/\text{INT8}$ ），从而

节省传输两者的带宽：单个元素占用的字节数缩小的情况下，同样的 DRAM-L2 - 寄存器链路上就能在一个周期中搬运更多数量的元素，也让对应的参数能够更好地缓存在片上的 SRAM/L2 中，降低了 Cache Miss 的次数；
或是利用 GPU 的并行性质一次计算更多数量的元素：现代 MMA/Tensor Core 指令中在一条指令中一般处理固定 bit-budget 量的块，因此单个元素的位宽越小，在相同指令中就能并行处理更多元素（前提是硬件支持对应的位宽，并且 accumulation 和 dequantization 的开销不会 “反噬” 收益）。

但注意到，量化压缩的计算和传输由位宽决定，注定存在 $32:b_{\min}$ 的上限，尤其是此处 $b_{\min}$ 很有可能是一个离 1 较远的数。一系列（主要是 LLM 相关的）工作发现，将 $A$ 压缩到 $\text{INT}4$ 以下时，受到 outlier 的影响、FFN/Attention 中大量累加在超低精度下的噪声影响，会出现非常严重的精度误差。因此，一系列工作又开始重新审视模型中的稀疏性。

0.2. Sparsity

稀疏性实际上并不是一个新鲜的话题。在机器学习非常早期的时候就已经有剪枝的工作了¹¹。随着机器学习在现实中的不断应用，大家也开始关注在实际场景中的推理速度，剪枝算法关注的重点也慢慢从防止过拟合、提高泛化性，转向了降低模型的计算量、提高推理速度。

同样形式化地来说，稀疏性的网络推理可以写作：

O_\text{sparse}=f(A_\text{FP32}\odot M_A; W_\text{FP32}\odot M_W)

其中 $M_A, M_W\in \{0, 1\}$ 中的 0 就是剪枝剪掉的元素，当 $||M||_0/N=1-s$ （ $s$ 为稀疏度）的时候，同样也可以：

节省传输带宽，因为实际计算中只有非 0 值才会对结果做出贡献，因此只需要传输非 0 的数据进行计算，而为 0 的数据既不需要计算也不需要传输/存储；
同理也降低了计算量。

根据稀疏的模式（结构化的？非结构化的？）、稀疏的对象（权重？激活？或者两者都有？）、稀疏性产生的时机（稀疏性是在运行前决定的还是运行时产生的？），又可以将稀疏进一步细化、分类。

0.2.1. Structured vs. Unstructured, Sparse Encoding

非结构化稀疏是指，稀疏矩阵中 0 的位置完全自由，没有任何约束。非结构化稀疏可以说是稀疏最自然的一种模式，如 ReLU 等激活函数产生的稀疏性。但直接存在的非结构化稀疏，在 GPU 上的利用相当困难（产生非连续访存、Warp Divergence 等各种问题）。因此，采用了非结构化剪枝的工作，往往需要引入稀疏编码。

常见的稀疏编码包括：

COO，存储的是<row idx, col idx, val>三元组，结构最直观，但是两个维度的索引占用 4B，极大程度地增大了传输数据时的带宽开销；
CSR/CSC，存储的是 values, col idx, 行/列指针ptr，让同一行/列中的非 0 元素相邻存放，便于 GPU 在计算的过程中，让一个 warp 内的 thread 可以直接连续地取数据
ELL/ELLPACK，为每一行预留 k_max 个内容槽位，存储 val[k], col[k]，这样存的优点是内存仍然保持了一个比较规整的 2D 布局，可以直接按照(row, k)映射到(warp, lane)上，进一步降低访存开销
HYB，主干用 ELL，溢出的行用 COO，早期 NVIDIA 的 SpMV Kernel 中的数据编码就是这么做的

可以看到，不管是什么样的稀疏编码，总是还有一些额外的维护稀疏数据结构的开销。同时，如果想要将一个稠密的矩阵转换为一个稀疏编码的矩阵，总是至少需要遍历一遍完整的稠密矩阵，开销就更大了。另一方面，cuSPARSE 这样的库中设计的算子，一般计算都是 Sparse * Dense = Dense 的，这意味着如果我们需要将稠密的输出值转换为下一层的稀疏输入，就不可避免地会遇到上面的巨大编码开销。

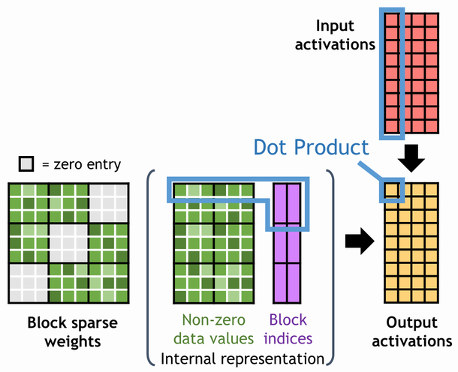

而在结构化稀疏中，稀疏按照一种预先设计好的结构（如上三角，按 channel，按 block 等等）分布。结构化稀疏往往是为了更好地利用硬件的某种计算特性（从而设计比较好的计算 pipeline），如 Block-CSR 的做法，按 $r\times c$ 的小块做稀疏性维护，这样索引相对元素的数量也减少了，同时每个小块的运算还可以直接映射到 Tensor Core 上，进一步降低了稀疏性利用的开销。

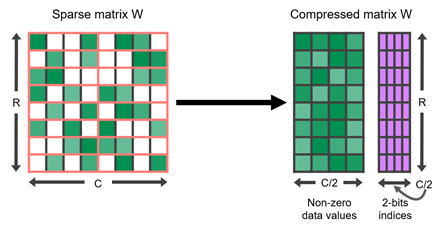

NVIDIA 在 Ampere 架构开始，引入了一种 Sparse Tensor Core²²，支持计算 2:4 稀疏。2:4 稀疏的模式如下图所示，基本可以概括为一个 $1\times 4$ 的小块中，保证至少有两个 0。Sparse Tensor Core 做了对应的硬件加速。在 Hopper 架构中还有实验性的 V:N:M 稀疏，思路也是类似的。

结构化稀疏在硬件上更友好了，但代价是需要在训练阶段引入一些额外的约束，一方面是这种约束会对网络的精度产生影响，另一方面在 LLM 这样的场景下，finetune 本身的开销可能过大以至于完全无法接受了。

0.3. Sparsity in SNN

依照前面的表达，SNN 的推理过程可以写作：

O_\text{SNN}=\sum_tf(A_\text{Spike, t}\odot M_{A, t}; W_\text{FP32}\odot M_W;S_{t-1})

可以看到，与 ANN 不同的是，SNN 的推理一般需要在时间上累加，而每个时间步都可能有不同的输入模式。不太正确的比喻是，SNN 将 ANN 中一次传递的信息，分摊在多个时间步上进行处理，提供了理论上的更复杂表达能力的同时，还提高了一个 $A_\text{Spike, t}$ 相比于 $A_\text{FP32}$ 的稀疏性。实验中也发现，相比于普通的 ANN，SNN 中每个时间步上 Input Spike（即 $A_\text{Spike, t}$ ）的稀疏性是提高了的。同时，Spike 化的 Activation 一般是 1-bit 或 2-bit 的，在每个 timestep 上需要传输的数据也是减少的。

因此，一个很自然的想法是，能不能借鉴 ANN 中已经做过的各种优化的思想，利用 SNN 的 1. 低比特 Activation/Spike；2. per timestep 高稀疏性，在 GPU 上加速 SNN 的推理与训练？
